电梯音像智能记录仪HQLX-4A
电梯音像智能记录仪HQLX-4A
一 、功能要求
1、设备符合的规范名称和条款如下：
（1）TSGT7001-2023《电梯监督检验和定期检验规则》A1.3 试验、A2.3 试验及甘肃省特种设备检验检测研究院要求的相关音像记录工作。
（2）TGST7008-2023《电梯自行检测规则》检测项目全过程音像记录工作。
（3）甘市监发【2023】189 号《甘肃省市场监督管理局关于做好电梯新版检规和检测规则 实施工作的通知》第二款关于自行检测（四）检测工作的有关要求第 3 条为保障检测工 作质量，电梯检测单位应对检测规则附件 A 中相关试验项目的试验过程进行音像记录，
音像记录应能有效识别检测人员身份、电梯唯一性标识、试验内容等信息，且至少保存 1 年。
2、设备满足以下拍摄的各项检验（含检验检测全程音像记录）但不限于：

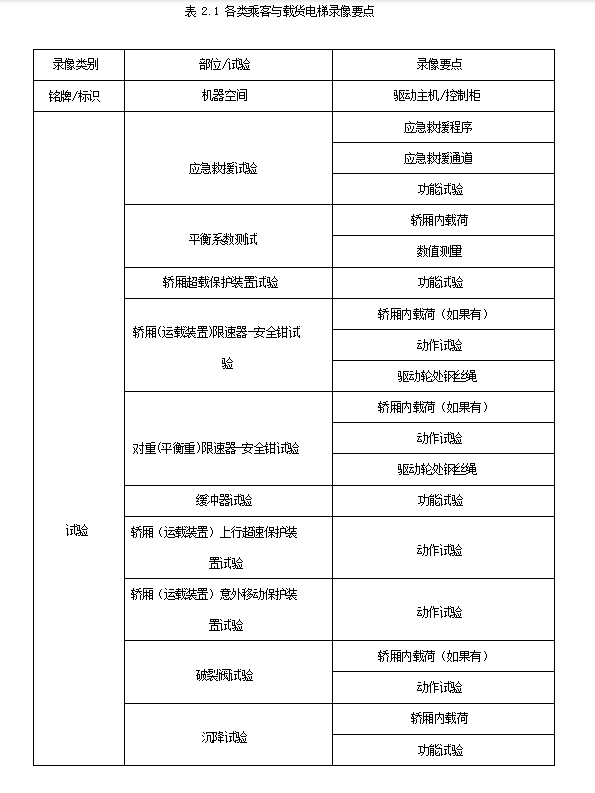

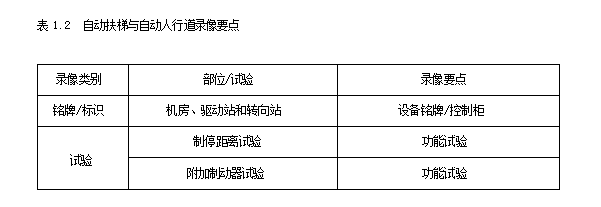

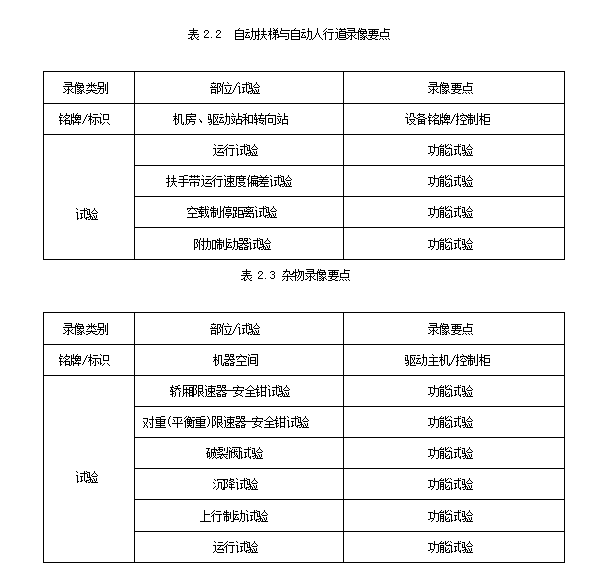

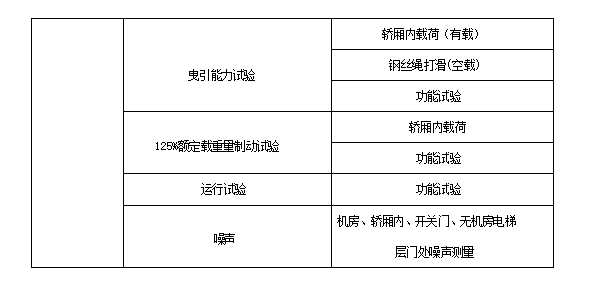

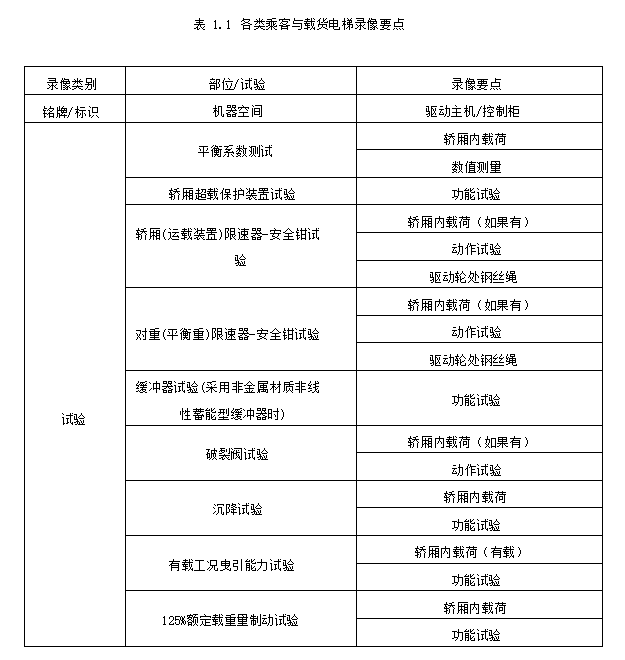

电梯检验录像要点
二、功能特点
1、设备支持检验系统对接
2、设备软硬件永久免费持续升级
3、视频按需求存储：本地存储（摄像头可插 SD 卡）、控制终端存储、硬盘存储、云存 储、服务器存储等；云存储、服务器存储方式支持一键上传，后台管理数据功能。
4、设备在轿底、机房、底坑均可便捷安装固定
5、操作软件支持个性化功能及布局定制
6、设备配置专业终端兼容主流系统
7、支持自定义水印功能
8、1080P 全新数字技术
9、无需人工剪辑
10、超强信号实时传输无惧井道屏蔽
11、设备支持一键上传无需后期编辑并支持本地存储
12、现场井道外多机位实时画面同屏
13、固定式高清夜视带有双 LED 灯
14、摄像头支持远程水平及垂直旋转，实现全方位无死角拍摄。
三、性能特点
1、检验系统对接：
1.1 设备支持与甘肃省特种设备检验检测研究院检验检测系统对接，影音资料可直接上传至 系统检验检测报告中，可在原始电子报告中直接查看并调取影音资料。
2、现场安装：
2.1、设备配备多种配件，支持多种安装方式，全面满足电梯使用现场。
2.2、结构设计：拍摄仪器可选择三角支架、磁吸、卡具等多种方式灵活运用。
2.3、电池容量：大容量电池和低能耗芯片设计，配备箱内充电系统，设备不用时放入箱 内可及时补充电量。
3、软件操作：
3.1、功能均在软件内操作实现，无需切换其他软件实现。
3.2、软件布局清晰，简洁易操作，功能齐全。可对检验项目实现全面拍摄，视频、音频 同步拍摄并记录。
3.3、软件各项功能及布局支持免设计费个性化定制。
3.4、远程操控：软件内支持远程终端显示并且通过远程终端可控制设备进行实时在线拍 摄照片或录制视频，可控制单独摄像头录制，也可进行多路同步录制。
3.5、支持多位置同步拍摄功能：对于要求多位置同步拍摄的试验，可根据实际需要选择多个 摄像头联合拍摄（亦可调用手机或平板摄像头作为其中一个拍摄画面）。
3.6、软件内可以实现远程遥控摄像头水平及垂直旋转全方位无死角拍摄，摄像头画面通 过终端电梯影音记录专用软件实时同步显示，并且通过软件可操控单个及多个摄像头录 像、拍照等，拍摄时可选择是否录制声音。实现拍摄时人机分离，保证使用人员人身安 全。
3.7、信息管理：可在电梯影音记录专用软件内设置检验检测单位、人员、地点、设备编号等信息并在视频录制完成后自动生成带有相关信息的视频。
3.8、自动扫描及信号传输：打开电梯影音记录专用软件可自动扫描可用录像采集器，支 持设备预览画面。超强通讯技术可确保复杂工况下，底坑、井道及机房信号畅通，视频 画面清晰流畅。
3.9、视频文件保存命名方式多样可选，并支持个性化定制， 自定义水印内容。
3.10、结果页面支持关键词检索视频文件功能，并支持多种排序方式。
3.11、软件支持检测数据，检测完毕后，实现数据一键上传至云端、网络存储器、本地 存储等，安全资源集中管理，可根据用户要求定制与用户所用系统对接，输出的视频资 料可直接上传至用户所用系统，储存路径可根据用户指定。
3.12、设备支持多平台运行。APP 免费安装及后期升级，APP 升级上架且链接网络后可自动 在 APP 上检查更新。
3.13、账户安全性保证，登录账户时效管理，采用用户密码、校验码、手机短信等多种 验证方式。
4、硬件：
4.1、设备配备 3 只摄像头，可调用手机摄像头，可适应多种复杂现场环境，可通过终端进行 远程控制进行在线采集影音资料。
4.2、全套设备小巧便携，性能稳定，工作可靠。
4.3、暗光拍摄：具有红外夜视和照明补偿功能，满足例如轿厢缓冲器等照明较暗的实验 场所拍摄。
4.4、后期软件免费升级，硬件更新按照成本价终身免费升级。
4.5、摄像头及信号发射器同时支持 typeC 充电模式及磁吸充电模式。
5、视频录制：
5.1、录制形式：支持多路摄像头视频合成录制为一个视频文件同屏显示（1/2/3/4 摄像 头画面同屏），也可同屏显示录制，分别按照摄像头 1/2/3/4 储分别储存为多段影音录 像。
5.2、保存的视频具有时间水印显示，视频拍摄时间可追溯，同时可输入自定义水印，支 持文字编辑或者不添加水印，每个摄像头可单独设置水印内容（若满足需提供软件截图 佐证）。
5.3、录制结果：在线采集影音资料，整个试验过程中可自由选择任意时间开始及结束， 避免录制无用时间，录制后无需任何剪辑工作，结束既是检规要求内容， 自动过滤大部 分无用时间，避免浪费储存空间资源。先进数字视频技术 1080P 高清影音 30 秒的影音资 料大小控制为不超过8M。
5.4、设备支持高清及夜视功能，科学防抖设计，符合检验检测工作特性，对拍摄过程中的抖 动进行修正。
6、视频同屏录制：
6.1、同屏录制：支持多路摄像头视频合成录制为一个视频文件同屏显示（1/2/3/4 摄像 头画面同屏）。
6.2、分屏录制：同屏显示录制，分别按照摄像头 1/2/3/4 储分别储存为多段影音录像。
6.3、同屏时视频画面内有试验名称、检验单位、检验人员、维保单位、使用单位名称、 电梯品种或类别、设备编号等关键信息，并且在开始测量界面可一键调用用户信息，可 实现任意编辑。
7、视频上传：
支持多种视频存储方式：
7.1、导出方式多样可单选、多选或全选后进行本地终端导出。
7.2、支持储器保存，可选配存储器空间大小。
7.3、支持一键云服务器上传。必要时，可开源代码将软件嵌入用户单位 APP。
7.4、专用软件支持视频文件保存、查看、检索、删除等功能。
8、设备充电
8.1、配备两种充电方式：一体充电箱无线充电、Type_C 口单独充电。
8.2、充电箱配有移动电源，满足 24 小时检验任务
8.3、仪器箱充电，减少数据线携带，方便工作开展
8.4、每台摄像头可单独使用 Type-c 线充电使用
技术参数
1、摄像头像素：采用≥400 万像素 1/3 英寸 CMOS 高清摄像头
2、画面质量：支持拍摄时在控制终端至少可选择 480P、720P、1080P 画质
*3、夜视：支持红外夜视自动转换
4、补光：固定式摄像头配有双 LED 补光灯，可手动选择开启关闭
5、摄像头连接方式：多设备自动连接，无需每次配置，同时显示多个画面影像
6、摄像头调整方式：手动调整、终端远程控制摄像头水平及垂直旋转全方位无死角拍摄
*7、摄像头固定方式：旋转式摄像头自身带有强磁底座无需安装支架，固定式摄像头可 搭配任意支架使用。
*8、传输距离：＞150m
9、对焦：物理对焦
10、存储方式：本地存储（摄像头可插 SD 卡）、控制终端存储、硬盘存储、云存储、服务器存储等多模式；支持一键上传功能。
*11、远程遥控：可远程控制摄像头水平及垂直旋转全方位无死角拍摄，开始录制，停止 录制，结束录制等功能。
12、传输方式：局域网无线传输和 5G 网络
13、操控系统平台：Android 系统，可实现双移动终端同时连接，同步操控。
14、充电方式：磁吸充电、Type_C 口单独充电、Type-C 口专用充电箱。
15、充电箱：自身配有大容量电池，满足 24 小时检验任务；可同时给摄像头、信号发射 器进行磁吸充电，每组充电均有电量提示灯；充电箱配有独立控制开关，可选择箱体充 电的同时亦给摄像头充电。
16、电池：至少 3.7V 锂聚合物电池，摄像头带有电量显示。
17、摄像头通过“ 电磁兼容性检测报告 ”、“环境可靠性检测报告 ”。
18、工作温度：-20-50℃
19、控制终端参数：安卓系统控制终端。
（五）仪器配置
控制终端 1 套（含专用软件）、摄像头x3（旋转式、固定式自由搭配）、专用配件、专用充电线
